Referenzsignal auf Signal abbilden - jens_j - 26.07.2010 06:49
Hallo
,ich habe einen Sensor, mit dem die Schwingung einer rotierenden Welle erfasse (f = 10 - 20 kHz). Der Drehzahlgeber an der Welle liefert mir ein drehfrequenzabhängiges TTL-Signal.

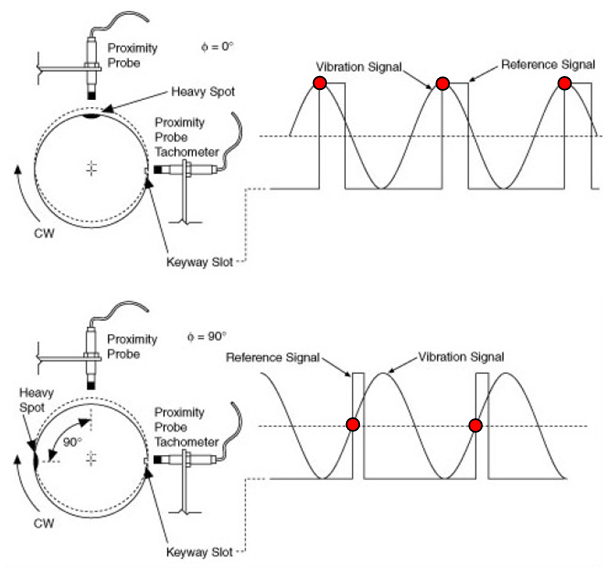

Dieses TTL-Signal möchte ich als Referenz auf dem Schwingungssignal abbilden (vgl. Grafik Phasenverschiebung.png). Das heißt, immer wenn das TTL-Signal einen Peak bringt, möchte ich den dazugehörigen Punkt des Schwingungssignals markieren.
Da ich nicht genügend Analogeingänge habe (Stichwort: getriggerte Messung des TTL-Signals auf weiterem Analogeingang) muss ich versuchen, dies softwareseitig umzusetzen. Bisher habe ich versucht mit einem Software-Trigger zu arbeiten (vgl. SIN-TTL.vi). Dieser schaltet aber nur einmalig einen Vorgang ein und bleibt anschließend stehen. Ich bräuchte etwas in Richtung "Retriggering".
Hat von euch jemand eine Idee?
Vielen Dank - Jens
Referenzsignal auf Signal abbilden - jens_j - 26.07.2010 10:14
Hallo
,ich habe einen Sensor, mit dem die Schwingung einer rotierenden Welle erfasse (f = 10 - 20 kHz). Der Drehzahlgeber an der Welle liefert mir ein drehfrequenzabhängiges TTL-Signal.
Dieses TTL-Signal möchte ich als Referenz auf dem Schwingungssignal abbilden (vgl. Grafik Phasenverschiebung.png). Das heißt, immer wenn das TTL-Signal einen Peak bringt, möchte ich den dazugehörigen Punkt des Schwingungssignals markieren.
Da ich nicht genügend Analogeingänge habe (Stichwort: getriggerte Messung des TTL-Signals auf weiterem Analogeingang) muss ich versuchen, dies softwareseitig umzusetzen. Bisher habe ich versucht mit einem Software-Trigger zu arbeiten (vgl. SIN-TTL.vi). Dieser schaltet aber nur einmalig einen Vorgang ein und bleibt anschließend stehen. Ich bräuchte etwas in Richtung "Retriggering".
Hat von euch jemand eine Idee?
Vielen Dank - Jens
Referenzsignal auf Signal abbilden - GerdW - 26.07.2010 10:22
Doppelpost!
Referenzsignal auf Signal abbilden - jg - 26.07.2010 11:29
@jens_j:
' schrieb:Doppelpost!Was soll ich dazu noch sagen, außer
, denn das ist laut LVF-Regeln nicht erlaubt.Gruß, Jens
Referenzsignal auf Signal abbilden - jens_j - 26.07.2010 12:52
Danke für die sachdienlichen Hinweise.
Eine unvollständige Titelzeile kann ich leider nicht mehr ändern, wenn der Thread bereits von Anderen gelesen wurde. Als Admin lässt sich das doppelte Posten schnell ändern ... dachte ich.
Gruß Jens
