X-Y Graph, in den Hintergrund zeichnen - Hubert R. - 21.08.2012 13:36
Ich möchte in einem X-Y Graph, in den Hintergrund zeichnen. Der X-Y Graph hat mehrere Y Achsen. Zur Umrechnung der Messdaten für den Graph verwende ich einen Methodenknoten (s. Anhang). Aber leider zeichne ich irgendwo hin nur nicht auf meinen Plot.
Ich vermute das die falsche Y-Achse für die Skalierung ausgewählt ist. Ich vermute das mein Problem hier liegt (Auszug aus der LV-Hilfe). Wenn keine Skalierungen angegeben werden, verwendet LabVIEW die momentan aktiven. Wie kann man dem Methodenknoten mitteilen, dass er für die Skalierung zur Umrechnung eine bestimmte Y-Achse verwenden soll.
Gruß Hubert
LV11SP1
RE: X-Y Graph, in den Hintergrund zeichnen - A.Berndsen - 21.08.2012 15:08
Hallo Hubert,
leider kann ich Dein VI nicht mit LV 8.5 öffnen und verstanden habe ich vermutlich auch nicht wirklich was Du vor hast.
Ich gehe davon aus, daß Du ein Probleme mit den Skallierungen der Achsen hast.
Wenn dem so ist, mußt Du die jeweilige Achse im Eigenschaftsknoten (z.B. AktYSkl) aktivieren und dann die entsprechenden Eigenschaften (z.B. YAchsen.Bereich) ändern.
Was Du mit Hintergrund meinst erschliesst sich mir noch nicht.
Grüße
Andreas
RE: X-Y Graph, in den Hintergrund zeichnen - GerdW - 21.08.2012 15:16
Hallo Hubert,
hast du schon mal mit dem Eingang "Y Scale" herumgespielt?
RE: X-Y Graph, in den Hintergrund zeichnen - Hubert R. - 21.08.2012 16:47
Hallo Andreas und Gerd,
ich habe hier mal noch ein Beispiel. Ich hoffe das es dann etwas verständlicher wird.
Im Signal Graph zeichne ich ein Hintergrundbild, passend zum Signal. Nun Möchte ich aber das gleiche im X-Y Graph auf beide kurven anwenden. Beispiel starten, beide Schieberegler etwas aufziehen und dann auf Boolesche drücken. Dieses VI benötigt das Sub-Vi von oben.
Gruß Hubert
RE: X-Y Graph, in den Hintergrund zeichnen - GerdW - 21.08.2012 20:10
Hallo Hubert,
anstatt erst Grafiken zu erzeugen, die man dann als Hintergrundbild in den Plot schiebt, könnte man auch einfach zwei weitere Plots einfügen und den einen gegen den anderen füllen lassen (Option: Grundlinie füllen->gegen Plot x)... (Das funktioniert sowohl beim normalen Graph als auch beim XY-Graph!)
RE: X-Y Graph, in den Hintergrund zeichnen - Hubert R. - 22.08.2012 10:00
Hallo Gerd,
erstmal danke für die aufgezeigte Alternative. Hierzu habe noch eine Frage.
Im Endausbau und mit deinem Beispiel würden dann bei mir in einem X-Y Graph rund 60 Plots reingeschrieben.
Kann diese Menge dann zu Problemen führen? Oder besser, wo liegt das Limits für Plots in einem X-Y Graph?
Gruß Hubert
RE: X-Y Graph, in den Hintergrund zeichnen - GerdW - 22.08.2012 10:33
Hallo Hubert,
Zitat:Kann diese Menge dann zu Problemen führen? Oder besser, wo liegt das Limits für Plots in einem X-Y Graph?Limits hatte ich bisher noch nicht bemerkt. Ich habe aber auch noch nicht mit 50+ Plots in einem Graphen hantieren müssen. Mögliche Probleme sehen ich bei der Anzeigegeschwindigkeit (der Graph frisst dann evtl. einiges an CPU-Leistung) und, je nach Anzahl der Datenpunkte, beim Speicherverbrauch...
RE: X-Y Graph, in den Hintergrund zeichnen - jg - 22.08.2012 10:44
Anzahl der Plots, da war mal was hier im Forum:
http://www.labviewforum.de/Thread-vectorplot
Zumindest in LabVIEW 8.2 war bei ca. 760 Plots Schluß, dann war die Plot-Legende im Frontpanel zu groß.
Gruß, Jens
RE: X-Y Graph, in den Hintergrund zeichnen - Hubert R. - 19.09.2012 15:03
Hallo zusammen,
Ich habe mit der Hüllkurve noch immer Probleme. Folgendes würde ich gern mit der Hüllkurve machen. Bitte das Beispiel von oben (Gerd) verwenden. Ich möchte den Plot von 0 bis 50 anzeigen. Aber die Hüllkurve nur z.B. von 25 - 35 (werte x-Achse). Kann mir dazu jemand noch einen Tipp geben.
Gruß Hubert
RE: X-Y Graph, in den Hintergrund zeichnen - Hubert R. - 20.09.2012 11:42
Hallo zusammen,

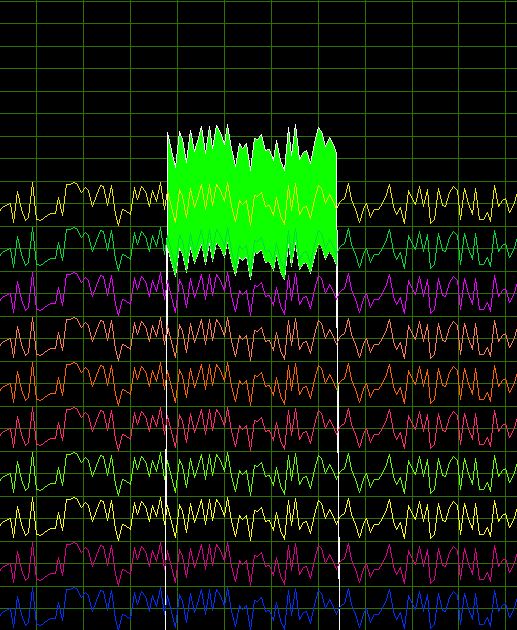

nun habe ich es geschafft, in meiner Anwendung eine Hüllkurve zu setzen.
Allerdings stören mich die Null Werte im Array, sie werden im Bild als weisse Linien dargestellt.
Kann mir wer sagen wie ich diese unterdrücken kann.
Gruß Hubert
