Smile Grundlagen: Pulsweitenmodulation PWM
Eine Pulsweitenmodulation wird für viele Zwecke eingesetzt: Leistungsstellung bei Heizungen und Motoren, Messwertübertragung bei langen Leitungen u.s.w.
Hier sind ein paar Info's - die beliebig erweitert werden können. Wie das mit LabVIEW gemacht wird gibt es hier im Forum viele Beiträge.

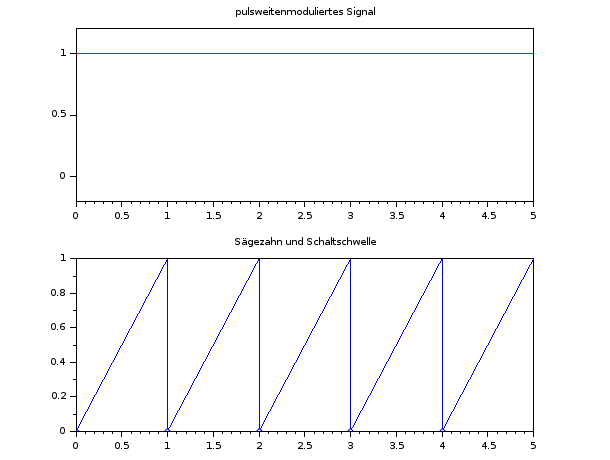

Wie sieht eine PWM aus:

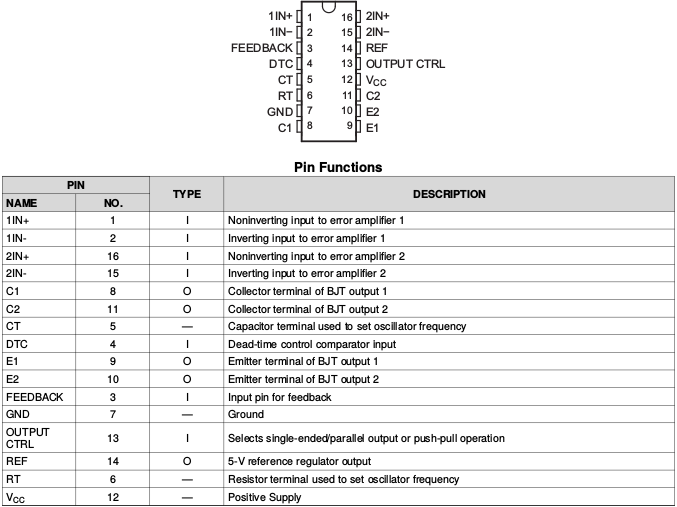

PWM mit integriertem Baustein TL494:

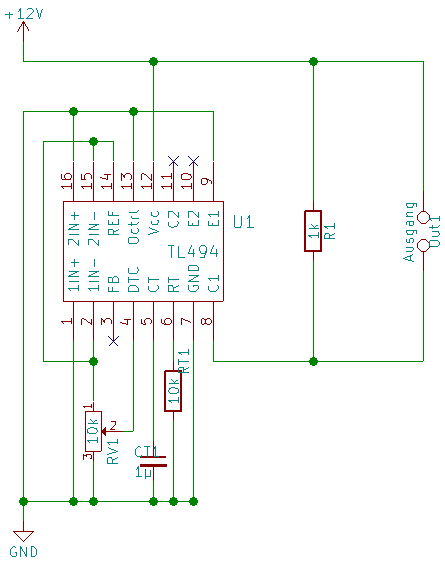

IC beschaltet:


PWM-Kennlinie der Schaltung:


Grüße
kpa
Alle Beiträge dieses Benutzers finden
Diese Nachricht in einer Antwort zitieren to top
20.03.2017, 17:17
Beitrag #2

kpa Offline
LVF-Stammgast
***


Beiträge: 360
Registriert seit: Mar 2007

2014
2002
DE

88***
Deutschland
RE: Grundlagen: Pulsweitenmodulation PWM
Eine Rechteckschwingung kann nach Fourier in Sinus-Schwingungen zerlegt werden. Dementsprechend kann eine Rechteckschwingung auch aus Sinus-Schwingungen synthetisiert werden.
Hier ist eine Fourier-Synthese von einer Grundfrequenz und 49 Harmonischen (ganze Vielfache der Grundfrequenz).

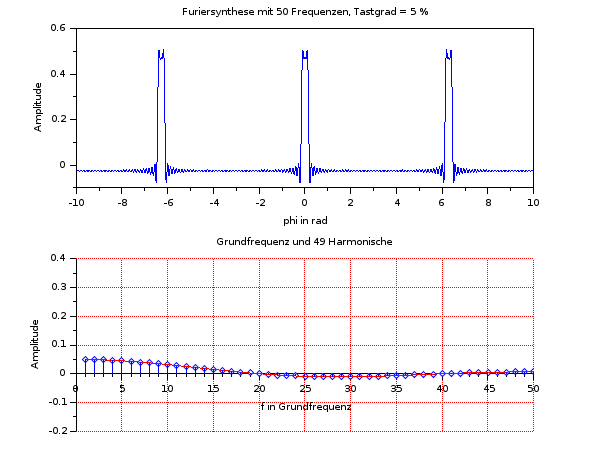

Oben ist die PWM dargestellt und unten die zugehörigen Frequenzanteile.


Grüße
kpa
