LabVIEW geeignet für grafische Darstellung?

Hiii... hab nun schon einige Monate mit LabVIEW gearbeitet und finde es schön dass man verhältnismäßig schnell zu Ergebnissen kommt.

Nun habe ich vor etwas neues aus zu probieren. Ich möchte ein Bild über einen Graphen legen. Ich bekomme zwei Werte (x -Koordinate und y-Koordinate) und am Schnittpunkt einen hübschen roten Punkt darstellen ^^ Allerdings soll der Punkt eben nicht auf dem Graphen sondern auf dem Bild, welches ÜBER dem Graphen liegt - dargestellt werden.

Einen roten Punkt im Koordinatensystem darzustellen ist wahrhaftig kein Problem aber ist es möglich diesen auf die Bildoberfläche (Bitmap) zu projezieren, ohne das der Graph in den Vordergrund tritt??

Möglicherweise ist LabVIEW dazu nicht in der Lage, hab bislang keine Möglichkeit gefunden. Könnt ihr mir da konkret was sagen und falls möglich kurz erklären wie das geht?

Vielen Dank!

Timmey

Anzeige

Das Bild soll unter dem Graphen sein. Dann machst du einfach alles am Graphen ausser Linien TRANSPARENT(mit Tools Palette).


Gruss, Eugen

' schrieb:Nun habe ich vor etwas neues aus zu probieren. Ich möchte ein Bild über einen Graphen legen. Ich bekomme zwei Werte (x -Koordinate und y-Koordinate) und am Schnittpunkt einen hübschen roten Punkt darstellen ^^ Allerdings soll der Punkt eben nicht auf dem Graphen sondern auf dem Bild, welches ÜBER dem Graphen liegt - dargestellt werden.

Servus!

was du da machen willst ist in meinen Augen "grober Murks". Wenn du einen einzelnen Punkt im Graphen haben willst, dann nimm doch einen XY-Graph und leg mehrere Graphen hinein. Die Art der Darstellung (Punkt, Linie, Linie mit Punkten, Balken-Graph ... etc) kann man umstellen. Um einen Punkt auf einem Graphen zu markieren kann man auch die Marker verwenden.

Anzeige-Elemente übereinander legen - so was macht man nicht. Bis LV 6.1 wurde sowas auch mit einer relativ hohen Systemlast bestraft, weil LV die Controls ständig neu zeichnen musste. Ab LV 7 wurde das etwas entschärft, aber gute Programmierstil ist das trozdem nicht ...

Grüße
CB

Erstmal ein Dankeschön an euch beide. Das mit dem Transparent gestalten des Graphen werde ich gleich morgen früh ausprobieren oder ich installier hier auch noch "kurz" LabVIEW

@i2dx

Möglicherweise hab ich dich jetzt nicht ganz richtig verstanden, auf jeden Fall möchte ich nachher mehrere Punkte innerhalb des Graphen haben, diese jedoch sind variabel. Und ich brauche am "ende" auch wieder eine Art "clean-Funktion" mit der ich das Bild wieder in seinen original-Zustand (ohne Punkte / Koordinaten drauf) zurücksetzen kann. Ich möchte eine Zielscheibe simulieren und die roten Punkte sollen die Schussstellen darstellen.

Werde dafür nen XY Graphen verwenden - so wie ich ursprünglich schon vor hatte. Aber wozu mehrere Graphen? Würde meine Systemlast gerne so gering wie möglich halten, falls es noch was zu verbessern gibt meld dich doch nochmal...

Die Zielscheibe als Hintergrundbild und die GROSSEN ROTEN Punkte mit XY-Plot realisieren.

Aber warum Schnittpunkt der X und Y- Koordinaten?

Gruss

Da hast natürlich Recht, hab mich falsch ausgedrückt :closedeyes: wollt die Punkte natürlich mit XY-Plot realisieren.
Vielen Dank für die Hilfe, dürfte jetzt kein Problem mehr darstellen!

Anzeige

<div align="left">Hallo, Leute,

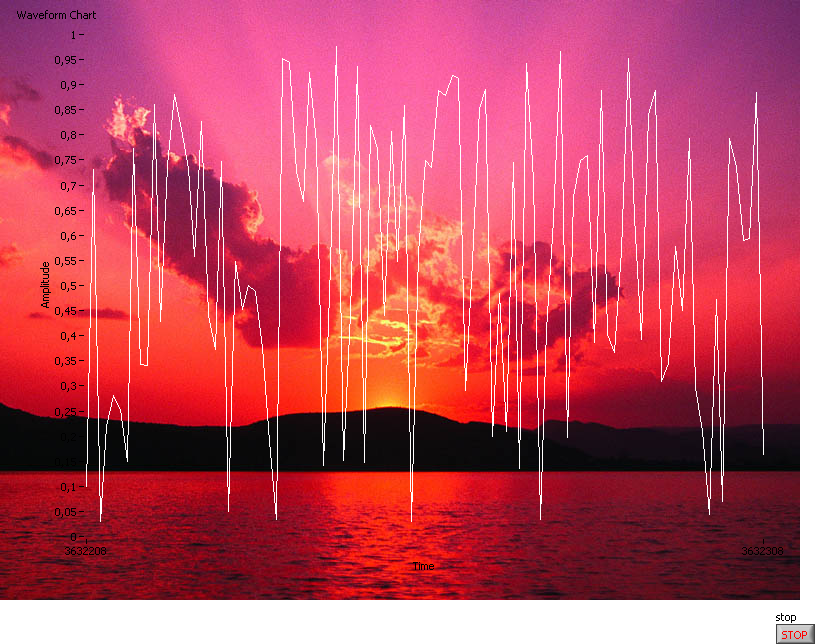

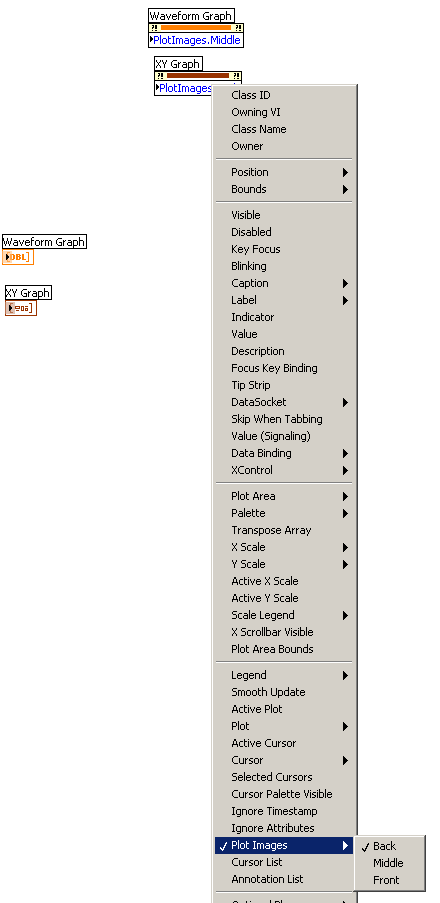

ab LV8 gibt es doch bei den Property Node für Waveform & XY-Graphen die Möglichkeit, auch Bilder in den Plot mit hinein zu legen. Anbei der entsprechende Screenshot:



Ich habe es zwar selber auch noch nicht verwendet, meine mich aber zu erinnern, da irgendwo ein VI unter den Beispielen von NI gesehen zu haben. Und das ist, so wie ich es verstehe, genau das, was Timmey machen will.

MfG, Jens

P.S. @ Timmey: Bitte trage deine LV-Version in deinem Profil ein. Ich weiss jetzt leider nicht, ob mein Hinweis für dich überhaupt anwendbar ist.</div>

Wollt mich nochmal fix bedanken, funktioniert super! THX & schönes Wochenende!!

<div align="left">Hallo, Leute,

anbei das Beispiel von NI (Version 8.0.1).


  Plot_Images.vi (Größe: 37,86 KB / Downloads: 238)


MfG und ebenfalls schönes Wochenende,
Jens

P.S.: @Timmey: Empfehle dringend ein Update auf LV 8.0.1. (Hier der Download-Link) Dieses Update wird auch von NI empfohlen!</div>
