RE: mehrere Plots in einem XY Graph darstellen
Hallo Margi,

Zitat:ich möchte so einen Graph wie in Excel aber stattdessen mit LabVIEW haben.
Ok, sieht aus wie ein XY-Graph mit 5 Plots…

Zitat:Soll ich mir Arrays machen?
Ja, das wäre sinnvoll: Ein XY-Graph erwartet Arrays als Dateneingang!

Alle Beiträge dieses Benutzers finden
Diese Nachricht in einer Antwort zitieren to top
Anzeige
26.08.2015, 13:04 (Dieser Beitrag wurde zuletzt bearbeitet: 27.08.2015 13:08 von Lucki.)
Beitrag #12

Lucki Offline
Tech.Exp.2.Klasse
LVF-Team

Beiträge: 7.662
Registriert seit: Mar 2006

LV 2016-18 prof.
1995
DE

01108
Deutschland
RE: mehrere Plots in einem XY Graph darstellen
Um die Frage überhaupt zufriedenstellend beantworten zu können, sollten diese Informationen vorliegen:
  1. Offline- oder Online Verarbeitung?
    Offline: Die Daten liegen als fertige Arrays vor
    Online: Grafikausgabe wärend der Datenerfassung, jeder neue Datensatz aktualisiert das Diagramm
  2. X-Koordinatenwerte äquidistant oder nicht?
    Im erstgenannten Fall brauchte man nicht unbedingt einen XY-Graph
  3. Haben alle Werte der verschiedenen Kanäle die gleiche X-Koordinate?


@Trinitatis #7

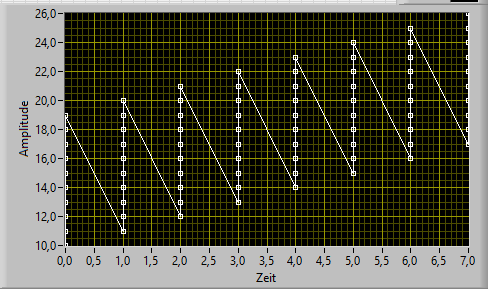

Der Graph im angehängten VI enthält aber nicht 10 Plots, so wie geplant, sondern nur einen einzigen:

Alle Beiträge dieses Benutzers finden
Diese Nachricht in einer Antwort zitieren to top
28.08.2015, 10:16
Beitrag #13

Margi Offline
LVF-Gelegenheitsschreiber
**


Beiträge: 54
Registriert seit: Aug 2015

NI LabVIEW 2014 SP1
2015
DE



RE: mehrere Plots in einem XY Graph darstellen
Hallo und danke Lucki,

- es ist eine Online-Verarbeitung (geht um die Datenerfassung aus dem Messgerät)
- X-Koordinatenwerte sind gleich, nur Y sind durch die Messungen (abhängig vom Material) abweichend

wie kann ich die mehrere Plots in einen Graph bringen? Habe mehrmals probiert, aber Ergebnis noch nicht wie ich mir wünsche.

Vielen Dank und viele Grüße,
Trang Nguyen
Alle Beiträge dieses Benutzers finden
Diese Nachricht in einer Antwort zitieren to top
28.08.2015, 10:52
Beitrag #14

Trinitatis Offline
LVF-Guru
*****


Beiträge: 1.669
Registriert seit: May 2008

7.1 / 8.0 /2014-1, 18
2002
DE

18055
Deutschland
RE: mehrere Plots in einem XY Graph darstellen
(26.08.2015 13:04 )Lucki schrieb:  @Trinitatis #7
Der Graph im angehängten VI enthält aber nicht 10 Plots, so wie geplant, sondern nur einen einzigen:

...die Funktionen in dynamische Daten konvertieren waren falsch parametriert.
Das hatte ich übersehen - nun isses aber richtig. (Allerdings mit 5 Graphen)

Gruß, Marko


Angehängte Datei(en)
8.0 .vi  XY02.vi (Größe: 77,44 KB / Downloads: 171)
Alle Beiträge dieses Benutzers finden
Diese Nachricht in einer Antwort zitieren to top
29.08.2015, 08:06 (Dieser Beitrag wurde zuletzt bearbeitet: 29.08.2015 08:16 von Lucki.)
Beitrag #15

Lucki Offline
Tech.Exp.2.Klasse
LVF-Team

Beiträge: 7.662
Registriert seit: Mar 2006

LV 2016-18 prof.
1995
DE

01108
Deutschland
RE: mehrere Plots in einem XY Graph darstellen
(28.08.2015 10:16 )Margi schrieb:  - es ist eine Online-Verarbeitung (geht um die Datenerfassung aus dem Messgerät)
- X-Koordinatenwerte sind gleich, nur Y sind durch die Messungen (abhängig vom Material) abweichend
In dem Fall wäre das (korrigierte) VI von Marko der richtige Ansatz.
Darüber hinaus kann man aber auch fragen, ob es überhaupt ein XY-Graph sein muss. Normalerweise (- z.B. wenn die Kennlinien nicht vor- und zurück gehen -) genügt dafür das Signalverlaufsdiagramm. Hier ein Beispiel. Die dx müssen im Beispiel gleich sein. Wenn das nicht so ist, sage das, dann ändere ich das.


11.0 .vi  Multiplot.vi (Größe: 23,69 KB / Downloads: 180)
